Shandong Hongzhitai New Energy Technology, Xintai တွင် ကော်မရှင်အဖွဲ့ဝင်ပြီးမြောက်သည်။

1. Commissioning အပြီးအစီး

Shandong၊ Xintai ရှိ Shandong Hongzhitai New Energy Technology Co., Ltd. တွင် switchgear တပ်ဆင်ခြင်းမှာ လုပ်ငန်းစတင်ခြင်း ပြီးဆုံးသွားပါပြီ။

Commissioning သည် စက်ကိရိယာများ တပ်ဆင်ခြင်းမှ ရပ်တန့်သွားပြီး အလုပ်စနစ်တစ်ခု စတင်သည့် အဆင့်ဖြစ်သည်။ ဆားကစ်တိုင်းကို ၎င်း၏ပုံတွင် ပြန်ခြေရာခံသည်၊ အကာအကွယ်ကိရိယာတိုင်းကို သတ်မှတ်ပြီး သက်သေပြထားပြီး၊ ၎င်းနောက်ကွယ်ရှိ ကိရိယာများအကြောင်း အမှန်အတိုင်းပြောရန် အပြန်အလှန်ချိတ်ဆက်မှု၊ အချက်ပြမှုနှင့် ညွှန်ပြမှုတိုင်းကို အတည်ပြုထားသည်။

ဒါတွေအားလုံးပြီးသွားမှသာလျှင် ဒီဓာတ်ပုံတွေပါတဲ့ အခန်းဟာ ဗီဒိုအတန်းအစားမဟုတ်ဘဲ ဓာတ်အားခွဲရုံဖြစ်လာမှာပါ။

ပုံ 01  Xintai site ရှိ အလယ်အလတ်ဗို့အား ခလုတ်ဂီယာအခန်းသည် KYN28A-12 အကန့်များကို လည်ပတ်မှုအတန်းတစ်လျှောက် မျက်နှာချင်းဆိုင်တွင် အတန်းနှစ်တန်းခွဲထားသည်။

2. ဘာတွေ တပ်ဆင်ထားသလဲ- KYN28A-12 Metal-Clad Switchgear

အဓိကကိရိယာမှာ KYN28A-12 သတ္တုကို ၀တ်ဆင်နိုင်သော ခလုတ်ဂီယာဖြစ်သည်- အိမ်တွင်း၊ သုံးဆင့်၊ 50 Hz၊ 3.6 kV မှ 12 kV အထိ single-busbar နှင့် single-busbar sectionalised စနစ်များအတွက် တည်ဆောက်ထားသည်။

၎င်း၏လုပ်ဆောင်ချက်မှာ လျှပ်စစ်စွမ်းအင်ကို လက်ခံဖြန့်ဖြူးရန်နှင့် ၎င်းနှင့်ချိတ်ဆက်ထားသော ဆားကစ်များကို ထိန်းချုပ်ရန်၊ ကာကွယ်ရန်နှင့် စောင့်ကြည့်ရန်ဖြစ်သည် — ၎င်းသည် အခန်းတစ်ခန်းတွင် အဝင်ထောက်ပံ့မှု၊ အထွက် feeders၊ မီတာတိုင်းတာခြင်းနှင့် ကာကွယ်မှုအားလုံးကို အခန်းတစ်ခန်းတွင် တွေ့ဆုံသည့်အချက်ဖြစ်စေသည်။

အစီအစဉ်သည် အကန့်မျက်နှာစာများတွင် ထင်ရှားသည်။ ပြေးခြင်း၏ဦးခေါင်းသည် ပထမ busbar အပိုင်းအတွက် အဝင်အထီးကျန် panel နှင့် ဒုတိယအဝင် panel တို့ကို သယ်ဆောင်ထားပြီး ရှေ့တွင် အမှတ်အသားပြုထားသည့် 630 A အဆင့်သတ်မှတ်ထားသော circuit-breaker panels များဖြစ်သည်။

အကန့်တစ်ခုစီကို နံပါတ် — G01၊ G02 နှင့်အထက် — QR-coded identification၊ single-line diagrams နှင့် ဘေးကင်းရေးသတိပေးချက်များနှင့်အတူ ခွဲခြားသတ်မှတ်ထားသည်။

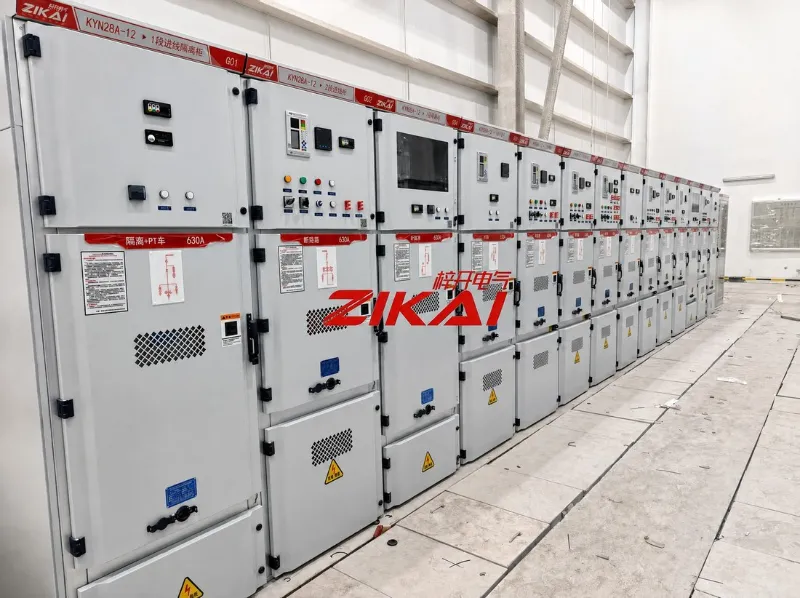

ပုံ 02  KYN28A-12 အကန့်များ။ အကန့်နံပါတ်များ၊ ဆားကစ်အမည်များ၊ 630 A အဆင့်သတ်မှတ်မှုများ၊ မျဉ်းတစ်ကြောင်းပုံများ နှင့် မျက်နှာစာရှိ QR-coded အထောက်အထားများ။

3. DC ဘက်ထရီ မျက်နှာပြင်

ခလုတ်ဂီယာဘေးတွင် DC ဘက်ထရီ မျက်နှာပြင်ပါရှိသည်။ ၎င်းသည် ပင်မထောက်ပံ့မှု မရှိသည့်အခါတွင် အကာအကွယ်၊ ထိန်းချုပ်မှုနှင့် ညွှန်ပြမှုတို့ကို ဆက်လက်ရှင်သန်နေစေမည့် အသင့်အနေအထားဖြစ်သည်—၎င်းသည် ထိုဆားကစ်များသည် အရေးကြီးဆုံးအချိန်ဖြစ်သည်။

မျက်နှာပြင်သည် အားသွင်းခြင်းနှင့် ဖြန့်ဖြူးမှုအပိုင်းကို ဘက်ထရီဘဏ်ကိုယ်တိုင်နှင့် ပေါင်းစပ်ထားသောကြောင့် DC စနစ်တစ်ခုလုံးကို တစ်နေရာတည်းတွင် စစ်ဆေးနိုင်ပါသည်။ ဓာတ်ပုံများတွင် ဘက်ထရီကြိုးနှင့် တူရိယာတပ်ထားသော ရှေ့အကန့်သည် တူညီသော အကာအရံတွင် ရှိနေသည်။

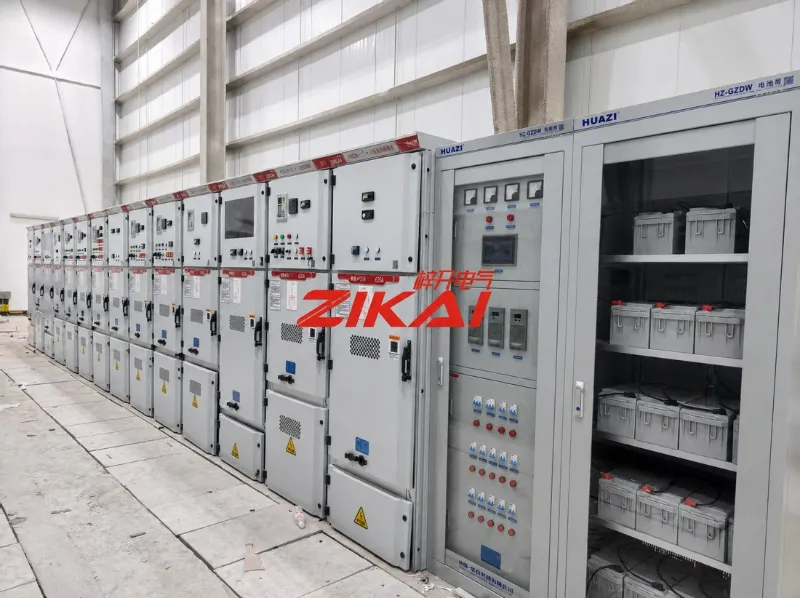

ပုံ 03  တူသောအရံအတားတွင် တပ်ဆင်ထားသော ရှေ့ဘောင်နှင့် ဘက်ထရီဘဏ်တို့ပါရှိသော DC ဘက်ထရီ မျက်နှာပြင်။

4. “Commissioning Complete” ဟူသည် အဘယ်နည်း

လက်မှတ်ရေးထိုးခြင်းဆိုသည်မှာ ပြီးခဲ့သောအရာများစာရင်းဖြစ်သည်။ ကျွန်ုပ်တို့၏ဤကဲ့သို့ဖတ်ရသည်

• ဆားကစ်တစ်ခုစီသည် ပုံဆွဲများနှင့်ဆန့်ကျင်ဘက်၊ အကန့်အလိုက် အကန့်ကို ခြေရာခံပြီး အတည်ပြုသည်။

• အကာအကွယ်ဆက်တင်များကို ဒီဇိုင်းထုတ်ထားပြီး လုပ်ဆောင်ကြောင်း သက်သေပြထားသည့်အတိုင်း အသုံးပြုထားသည်။

• ထုတ်ယူနိုင်သော ထရပ်ကားများသည် ပြေးစဉ်တစ်လျှောက် ချိန်ညှိမှုနှင့် အပြန်အလှန်လဲလှယ်နိုင်မှုရှိမရှိ စစ်ဆေးခဲ့သည်။

• သော့ခတ်မှုများနှင့် ဘေးကင်းရေး တံခါးပိတ်များကို စစ်ဆေးပြီးဖြစ်သောကြောင့် အကန့်ကို အစီအစဥ်အတိုင်း လုပ်ဆောင်၍မရပါ။

• ဆိုက်ပေါ်ရှိ အခြေအနေများနှင့် ဆန့်ကျင်ဘက် အရိပ်အယောင်၊ တိုင်းတာခြင်းနှင့် အချက်ပြအချက်ပြမှုများ

• လျှပ်ကာနှင့် လျှပ်စစ်ဓာတ်စမ်းသပ်မှုများကို စွမ်းအင်မထုတ်မီ အောင်မြင်သည်။

• တံဆိပ်ခတ်ခြင်း၊ ပုံကြမ်းများနှင့် ရုပ်ပိုင်းဆိုင်ရာဝဘ်ဆိုက်ကို သဘောတူညီအောင်လုပ်ပါ။

ဓာတ်ပုံထဲမှာ ဘာတစ်ခုမှ မမြင်ရပါဘူး။ အခန်းသည် ပုံဆွဲသည့်ပုံစံအတိုင်း ပြုမူသည်ဖြစ်စေ အားလုံးက ဆုံးဖြတ်သည်။

5. Site Record

တူညီသော လည်ပတ်မှု၏ မြင်ကွင်းနှစ်ခု- switchgear လိုင်း၏ အရှည်နှင့် အတန်းများကြားတွင် လည်ပတ်နေသော အတန်း။ ကြမ်းပြင်အမှတ်အသားများ၊ ဝင်ရောက်ရှင်းလင်းမှုနှင့် ၎င်း၏နံပါတ်များနှင့် ဆန့်ကျင်ဘက် အကန့်တစ်ခုစီ၏ အနေအထားသည် ဤအဆင့်တွင် စစ်ဆေးရမည့်အပိုင်းဖြစ်သည်။

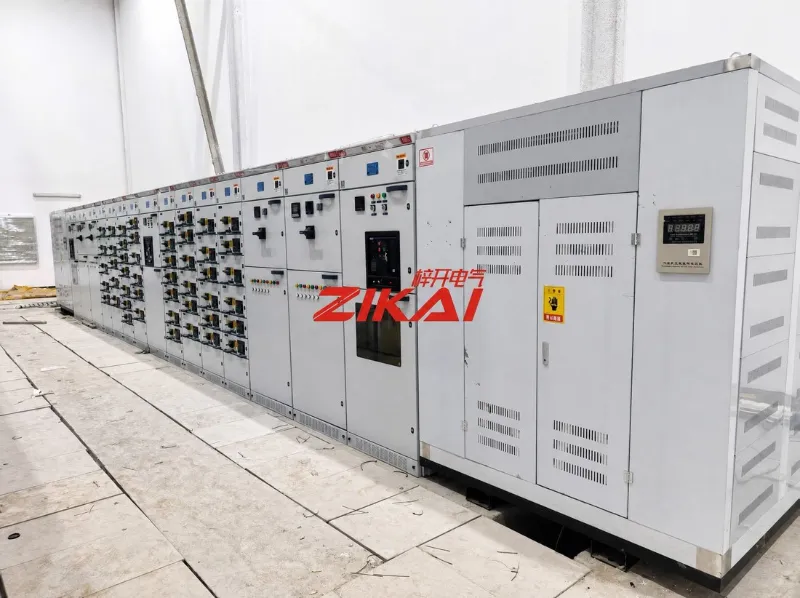

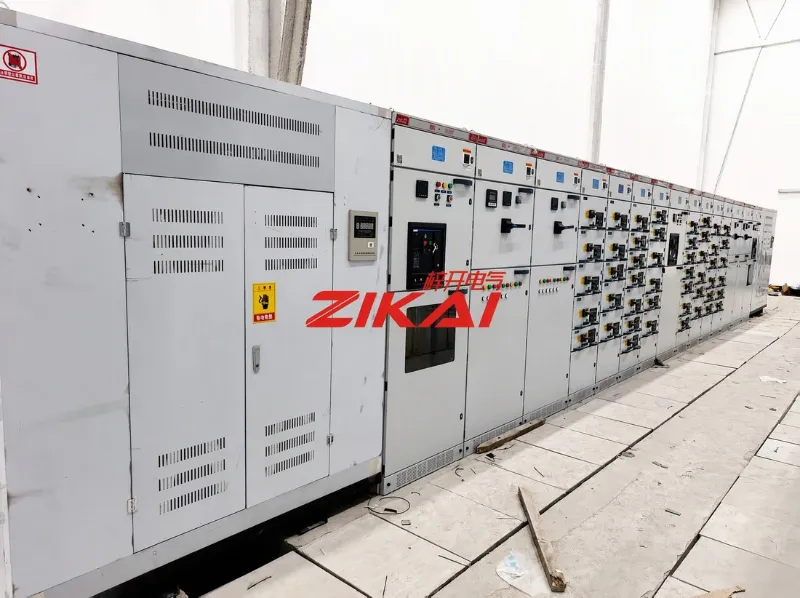

ပုံ 04  ၎င်း၏အရှည်တစ်လျှောက်တွင် မြင်တွေ့ရသည့် ခလုတ်ဂီယာလိုင်း၊ အကန့်မျက်နှာစာ၊ အကာအကွယ်ကိရိယာများနှင့် တူရိယာအကန့်များကို အစဉ်လိုက်ဖြင့် တွေ့ရသည်။

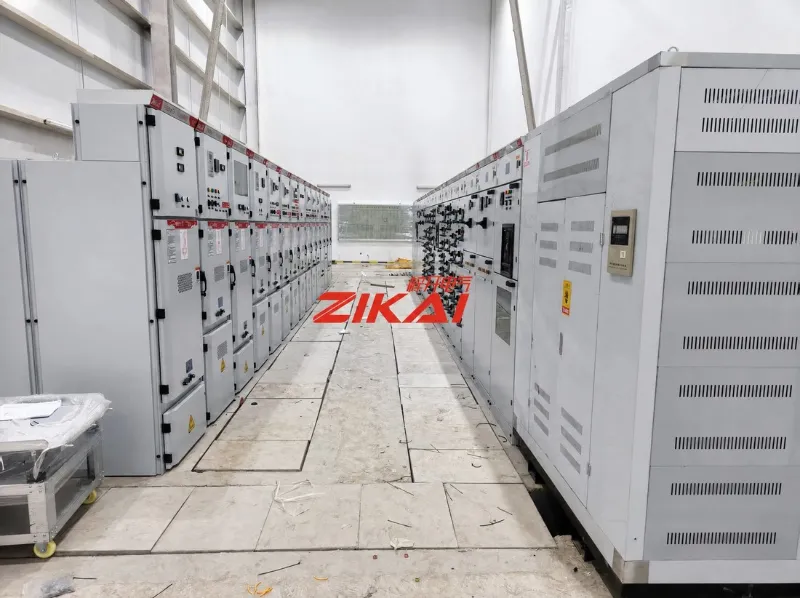

ပုံ 05  လည်ပတ်မှုတန်း။ အကန့်မျက်နှာစာများ၊ အဆင့်သတ်မှတ်ချက်များနှင့် ဘေးကင်းလုံခြုံရေးသတိပေးချက်များ၊ ဝင်ရောက်မှုရှင်းလင်းရေးသည် ပြေးစဉ်တစ်လျှောက် ရှင်းလင်းထားသည်။

6. Zikai Electric အကြောင်း

Shanghai Zikai Electric Co., Ltd. (ZIKAI) မှ ထုတ်လုပ်ခြင်း၊ ပြန်လည်ပြင်ဆင်ခြင်းနှင့် ဝန်ဆောင်မှုများ ပြီးပြည့်စုံသော ပါဝါကိရိယာအစုံအလင်များ- အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ၊ ဗို့အားနိမ့်ဖြန့်ချီရေး စည်းဝေးပွဲများ၊ ဘောက်စ်အမျိုးအစားခွဲရုံများ၊ ဝါးလုံးတပ်ထားသော ပြင်ပလေဟာနယ် ဆားကစ်ဘရိတ်ကာများ၊ capacitor လျော်ကြေးပေးကိရိယာများနှင့် ဆက်စပ်ဖြန့်ဖြူးရေးပစ္စည်းများ။

ပရောဂျက်များကို တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းတာဝန်ပေးခြင်းများမှတစ်ဆင့် စက်ကိရိယာထောက်ပံ့မှုမှ ပေးပို့သည်။

တည်းဖြတ်သူ၏မှတ်ချက် — ပေးထားသော အချက်အလက်များကိုသာ အသုံးပြုခဲ့သည်- ဖောက်သည်အမည်၊ တည်နေရာနှင့် တာဝန်ပေးခြင်း ပြီးစီးခြင်း။ KYN28A-12 ဖော်ပြချက်နှင့် 630 A အဆင့်သတ်မှတ်ချက်ကို စက်မှုလုပ်ငန်းဆိုင်ရာစာရွက်စာတမ်းများမှ ထုတ်ယူပြီး ပြားများပေါ်တွင်မြင်သာနိုင်သော အမှတ်အသားများမှ၊ အကန့်အရေအတွက်၊ ပရောဂျက်တန်ဖိုး သို့မဟုတ် အချိန်ဇယားကို မဖော်ပြထားပါ။ စာတန်းများသည် ဓာတ်ပုံတစ်ပုံချင်းစီတွင် မြင်နိုင်သောအရာများကိုသာ ဖော်ပြပါသည်။
