အလုပ်အခြေခံများနှင့် အသုံးချမှုများတွင် Overvoltage Protectors နှင့် Lightning Arresters အကြား ကွာခြားချက်များကို လေ့လာခြင်း

ဓာတ်အားစနစ်များနှင့် အမျိုးမျိုးသော လျှပ်စစ်ပစ္စည်းများတွင် ဗို့အားလွန်ခြင်းနှင့် လျှပ်စီးကြောင်းများသည် အဖြစ်အများဆုံးနှင့် ပျက်စီးစေသော ဘေးကင်းရေး အန္တရာယ်နှစ်ခုဖြစ်သည်။ ဤအန္တရာယ်များကို လျော့ပါးစေရန်၊ overvoltage protectors (SPDs) နှင့်မိုးကြိုးဖမ်းသူများယေဘုယျအားဖြင့် အင်ဂျင်နီယာဆိုင်ရာ အပလီကေးရှင်းများတွင် ထည့်သွင်းထားသည်။

နှစ်ခုလုံးသည် လျှပ်စစ်အကာအကွယ်ကိရိယာများဖြစ်သော်လည်း၊ ၎င်းတို့သည် ၎င်းတို့၏ ကာကွယ်ထားသော အရာဝတ္ထုများ၊ လုပ်ဆောင်မှုဆိုင်ရာ စည်းမျဉ်းများနှင့် အပလီကေးရှင်းအခြေအနေများတွင် သိသာထင်ရှားသော ကွဲပြားမှုများရှိပြီး တစ်ခုနှင့်တစ်ခု ရိုးရှင်းစွာ လဲလှယ်ခြင်း သို့မဟုတ် အစားထိုး၍မရပါ။

I. Overvoltage Protector- Internal System Overvoltage ကို ဆန့်ကျင်သည့် "ပထမတန်း ကာကွယ်ရေး"

လျှပ်စီးကြောင်း ကာကွယ်ရေး ကိရိယာများ (SPDs) ဟုလည်း အများအားဖြင့် ခေါ်သော လျှပ်စီးကြောင်း အကာအကွယ် ကိရိယာများကို လျှပ်စစ်ဓာတ်အား စနစ်အတွင်းမှ ထုတ်ပေးသော အပိုဗို့အားကို ကာကွယ်ရန် အဓိကအားဖြင့် အသုံးပြုကြသည်၊

လည်ပတ်နေသော ဗို့အားလွန်ကဲခြင်း (ဖွင့်ခြင်း၊ ပိတ်ခြင်း၊ ရုတ်တရက် ဝန်အပြောင်းအလဲများ)

Induced overvoltage

လျှပ်စီးလှိုင်းများ (တိုက်ရိုက်မဟုတ်သော မိုးကြိုးပစ်ခြင်း)

အလုပ်အခြေခံ

စနစ်၏ဗို့အားသည် ပုံမှန်အကွာအဝေးအတွင်း၌ ရှိနေသောအခါ၊ လွန်ဗို့အားအကာအကွယ်သည် မြင့်မားသော impedance အခြေအနေတွင်ရှိပြီး စနစ်လည်ပတ်မှုအပေါ် သက်ရောက်မှုမရှိသလောက်ဖြစ်သည်။

လိုင်းဗို့အားသည် ၎င်း၏ခွင့်ပြုထားသောတန်ဖိုးကို ချက်ခြင်းကျော်လွန်သွားသည်နှင့်၊ အကာအကွယ်အတွင်းရှိ လိုင်းမဟုတ်သော အစိတ်အပိုင်းများသည် ပိုလျှံနေသော စွမ်းအင်ကို လျင်မြန်စွာ လုပ်ဆောင်ခြင်း၊ လမ်းကြောင်းပြောင်းခြင်း၊ ကုပ်ချိတ်ခြင်း သို့မဟုတ် စုပ်ယူခြင်းတို့ကြောင့် စက်ပစ္စည်းအဆုံးရှိ ဗို့အားကို ဘေးကင်းသော အကွာအဝေးသို့ ကန့်သတ်လိုက်ပါသည်။

အသုံးများသော လုပ်ဆောင်ချက် အစိတ်အပိုင်းများ ပါဝင်သည်။

သတ္တုအောက်ဆိုဒ် varistor (MOV)

ဓာတ်ငွေ့ထုတ်ပိုက် (GDT)

ဆီလီကွန်ထိန်းချုပ်ထားသော rectifier (SCR)

ရိုးရိုးတပ်ဆင်တည်နေရာများ

ဓာတ်အားဖြန့်ဖြူးရေးကက်ဘိနက်အဝင်လိုင်းအဆုံး

Busbar စနစ်

တိကျသောကိရိယာများ (PLC၊ တူရိယာများ၊ ဆက်သွယ်ရေးကိရိယာ စသည်) ၏ ရှေ့ဆုံး၊

၎င်း၏ အဓိကလုပ်ဆောင်ချက်မှာ- overvoltage amplitude ကို လျှော့ချရန်နှင့် စက်ပစ္စည်း လျှပ်ကာနှင့် အတွင်းပိုင်း အီလက်ထရွန်နစ် အစိတ်အပိုင်းများကို ကာကွယ်ရန် ဖြစ်သည်။

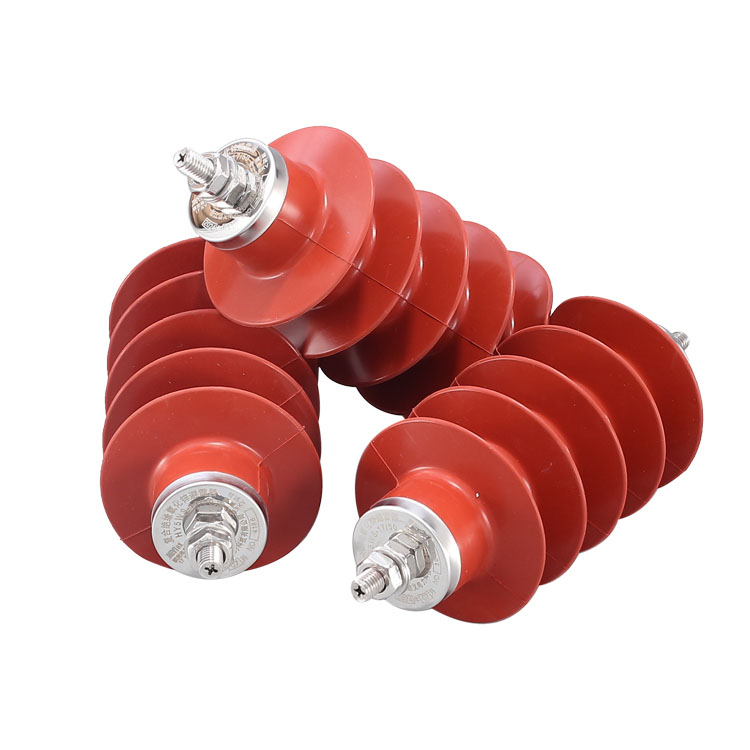

II Lightning Arrester- "လျှပ်စီးစွမ်းအင်အတွက် လမ်းကြောင်း" ကို ပံ့ပိုးပေးခြင်း။

မိုးကြိုးဖမ်းကိရိယာများကို တိုက်ရိုက်လျှပ်စီးကြောင်းများနှင့် ပြင်းထန်သောလျှပ်စီးကြောင်းများမှ ကာကွယ်ရန်အတွက် အဓိကအားဖြင့် အသုံးပြုကြသည်။ အာရုံစူးစိုက်မှုသည် "လျှပ်စီးကြောင်းကန့်သတ်ချက်" ကိုမဟုတ်ဘဲ လျှပ်စီးကြောင်းအား လျင်မြန်စွာထုတ်လွှတ်ခြင်းအပေါ် အာရုံစိုက်သည်။

အလုပ်အခြေခံ

လျှပ်စီးကြောင်းတစ်ခု သို့မဟုတ် အဆောက်အအုံတစ်ခုကို ထိမှန်သောအခါ၊ အလင်းဖမ်းကိရိယာသည် အလွန်တိုတောင်းသောအချိန်အတွင်း လျှပ်စီးကြောင်းနည်းသော လမ်းကြောင်းတစ်ခုအဖြစ် ဖန်တီးနိုင်ပြီး ကြီးမားသောလျှပ်စီးကြောင်းအား မြေပြင်သို့ တိုက်ရိုက်လွှဲပေးကာ လျှပ်စီးကြောင်းများကို စက်ပစ္စည်းကိုယ်ထည် သို့မဟုတ် အဆောက်အဦတည်ဆောက်ပုံမှတစ်ဆင့် ဖြတ်သွားခြင်းမှ ကာကွယ်ပေးကာ၊ လျှော့ချခြင်းဖြင့်-

စက်ပစ္စည်း ပျက်ယွင်းခြင်း။

လျှပ်ကာပျက်စီးခြင်း။

ဝန်ထမ်းများအတွက် လျှပ်စစ်ရှော့ခ်ဖြစ်နိုင်ခြေ

မိုးကြိုးပစ်ခြင်း သို့မဟုတ် ပုံမှန်လည်ပတ်မှုအခြေအနေများအောက်တွင်၊ မိုးကြိုးဖမ်းကိရိယာသည် အခြေခံအားဖြင့် စနစ်လည်ပတ်မှုတွင် ပါဝင်ခြင်းမရှိပါ။

 ဘုံအမျိုးအစားများ

Pin-type မိုးကြိုးဖမ်းကိရိယာများ

သတ္တုအောက်ဆိုဒ် ရေလှိုင်းဖမ်းကိရိယာများ (gapless အမျိုးအစား)

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

သွယ်တန်းခြင်းနှင့် ဖြန့်ဖြူးရေးလိုင်းများ

ဓာတ်အားခွဲရုံများ

အဆောက်အဦများ မိုးကြိုးကာကွယ်ရေးစနစ်များ

ပြင်ပလျှပ်စစ်ပစ္စည်းများ

လျှပ်စီးကြောင်းဖမ်းသူများသည် တိကျသောလျှပ်စီးကြောင်းထိန်းချုပ်ခြင်းထက် တိုက်ရိုက်လျှပ်စီးကြောင်းနှင့် စွမ်းအင်များ လွင့်စင်ခြင်းမှ ကာကွယ်ရန် အလေးပေးသည်။

Overvoltage Protectors နှင့် Lightning Arresters အကြား နှိုင်းယှဉ်ချက်

IV အင်ဂျင်နီယာအလေ့အကျင့်တွင် မှန်ကန်သောရွေးချယ်ရေးနည်းလမ်း

လက်တွေ့ အင်ဂျင်နီယာတွင်၊ surge protectors နှင့် lightning arrester များကို နှစ်ခုလုံး/သို့မဟုတ် ရွေးချယ်မှုအဖြစ်ထက် ပေါင်းစပ်အသုံးပြုသည်-

မိုးကြိုးဖမ်းသူများ: "လျှပ်စီးကြောင်းကို ပိတ်ဆို့ခြင်းနှင့် လမ်းကြောင်းလွှဲခြင်း" အတွက် တာဝန်ရှိသည်။

Surge protectors- "ကျန်နေတဲ့ လှိုင်းများကို လျော့ချပေးပြီး ထိလွယ်ရှလွယ် ပစ္စည်းတွေကို ကာကွယ်ခြင်း" အတွက် တာဝန်ရှိပါတယ်။

အဆင့်သတ်မှတ်ထားသော အကာအကွယ်စနစ်တစ်ခုကို ဖွဲ့စည်းထားမှသာလျှင် လျှပ်စစ်စနစ်၏ ဘေးကင်းမှုနှင့် တည်ငြိမ်မှုကို အမှန်တကယ် မြှင့်တင်ပေးနိုင်ပြီး လျှပ်စီးကြောင်းနှင့် စနစ်၏ လျှပ်စီးကြောင်း နှစ်ခု၏ အန္တရာယ်များအောက်တွင် အမှန်တကယ် မြှင့်တင်နိုင်မည်ဖြစ်သည်။
