ကမ္ဘာလုံးဆိုင်ရာ စွမ်းအင်အကူးအပြောင်းနှင့် ကြီးမားသော မဟာဓာတ်အားလိုင်း အဆင့်မြှင့်တင်မှုများကြောင့် မောင်းနှင်အား၊Vacuum Circuit Breaker(VCB)—ဓာတ်အားစနစ်များတွင် အသုံးအများဆုံး အကာအကွယ်ကိရိယာများထဲမှ တစ်ခု—စနစ်တကျ အသွင်ကူးပြောင်းမှုကို လုပ်ဆောင်နေပါသည်။ ဤဆင့်ကဲဖြစ်စဉ်သည် VCB များကို ဗို့အားအလယ်အလတ်ရှိ ဗို့အားကြီးသည့်အနေအထားမှ ဗို့အားမြင့်အက်ပ်များဆီသို့ ၊ ရိုးရှင်းသောပြောင်းသည့်လုပ်ဆောင်ချက်မှ အသိဉာဏ်ဇယားကွက်များဆီသို့ ရွေ့လျားသည်။ VCB များသည် eco-friendly အခြားရွေးချယ်စရာများ၊ ဒစ်ဂျစ်တယ်ပေါင်းစည်းမှုနှင့် လွန်ကဲသောပတ်ဝန်းကျင်လိုက်လျောညီထွေဖြစ်မှုတို့ဖြင့် လက္ခဏာရပ်ဖြစ်သော ဒုတိယတိုးတက်မှုမျဉ်းသို့ ဝင်ရောက်ခဲ့ကြောင်း စက်မှုလုပ်ငန်းမှ ကျယ်ပြန့်စွာအသိအမှတ်ပြုပါသည်။

I. စျေးကွက်နှင့် နည်းပညာဆိုင်ရာ ယာဉ်မောင်းများ- VCB သည် အသစ်သော Iteration Cycle သို့ ဝင်ရောက်သည်။

ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများ၏ အဓိကအားသာချက်မှာ ကာဗွန်ထုတ်လွှတ်မှု လုံးဝမရှိ၊ ပြင်းထန်သော အနှောင့်အယှက်ပေးနိုင်စွမ်း၊ လျှပ်စစ်သက်တမ်းကြာရှည်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လည်ပတ်မှုကို ပေးဆောင်သည့် အနှောင့်အယှက်ဖြစ်စေသော ကြားခံ-ဖုန်စုပ်စက်တွင် တည်ရှိပါသည်။ အလယ်အလတ်ဗို့အားအကွာအဝေး (12kV–40.5kV) တွင် VCB များသည် ထင်ရှားသောအဖြေဖြစ်သည်။ သို့သော်၊ ပိုမိုမြင့်မားသောဗို့အားအဆင့်များ (72.5kV နှင့်အထက်) တွင် SF₆ circuit breakers များသည် ၎င်းတို့၏ အထူးကောင်းမွန်သော insulation စွမ်းဆောင်ရည်ကြောင့် ၎င်းတို့၏ ဦးဆောင်နေရာကို ဆက်လက်ထိန်းသိမ်းထားသည်။ SF₆ တွင် အလွန်မြင့်မားသော ကမ္ဘာကြီးပူနွေးလာနိုင်သည့် အလားအလာ (CO₂ ၏ အဆ 23,900 ခန့်) ဖြစ်သောကြောင့် ၎င်း၏အသုံးပြုမှုသည် ပိုမိုတင်းကြပ်သော နိုင်ငံတကာစည်းမျဉ်းများနှင့် ကာဗွန်ကန့်သတ်ချက်များကို ရင်ဆိုင်နေရသည်။

ဤနောက်ခံသည် ဗို့အားမြင့် ထုတ်လွှင့်ခြင်းဆိုင်ရာ အပလီကေးရှင်းများအဖြစ် ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာနည်းပညာကို တိုးချဲ့ရန်အတွက် ပြတ်သားသော နည်းပညာဆိုင်ရာ တွန်းအားကို ပေးပါသည်။ လက်ရှိ ခေတ်ရေစီးကြောင်း နည်းပညာဆိုင်ရာ ဖွံ့ဖြိုးတိုးတက်မှု လမ်းညွှန်ချက်များတွင်- တစ်ချိုးတည်း ဖုန်စုပ်ကိရိယာများ၏ ခံနိုင်ရည်အား မြှင့်တင်နိုင်မှု၊ 126kV နှင့် အထက်တွင် multi-break စီးရီးနည်းပညာကို အသုံးပြုခြင်းနှင့် ဂေဟစနစ်-ဖော်ရွေသော ဓာတ်ငွေ့ ကာရံပေါင်းစပ်ထားသော ဟိုက်ဘရစ်ဖြေရှင်းနည်းများ ပါဝင်သည်။

ကွဲပြားခြားနားသောအနှောင့်အယှက်မီဒီယာများ၏ပတ်ဝန်းကျင်ဆိုင်ရာအကျိုးသက်ရောက်မှုနှိုင်းယှဉ်

II ဗို့အားမြင့်ဖုန်စုပ်နည်းပညာ- "ခေတ်ရေစီးကြောင်း" မှ "အင်ဂျင်နီယာအတည်ပြုခြင်း" သို့

ဂီယာဗို့အားအဆင့်များသို့ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများကို အသုံးပြုခြင်းသည် အဓိက နည်းပညာဆိုင်ရာ စိန်ခေါ်မှုများစွာကို ကျော်လွှားရန် လိုအပ်သည်။

ပထမဦးစွာ vacuum interrupters များ၏ insulation စွမ်းရည်။ ဗို့အားအဆင့်များ တိုးလာသည်နှင့်အမျှ လေဟာနယ်ကွာဟမှု၏ အကြိုဒဏ်ခတ်မှုလက္ခဏာများ၊ ထိတွေ့မျက်နှာပြင်အခြေအနေနှင့် လျှပ်စစ်စက်ကွင်း တူညီမှုသည် လျှပ်ကာစွမ်းဆောင်ရည်အပေါ် သိသာထင်ရှားစွာ သက်ရောက်မှုရှိသည်။ ယေဘူယျနည်းပညာဆိုင်ရာချဉ်းကပ်မှုများတွင် အဆက်အသွယ်ဖွဲ့စည်းပုံများကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း (ထိုကဲ့သို့သော axial magnetic field contacts များကဲ့သို့)၊ interrupter ၏ လေဟာနယ်အဆင့်ကို မြှင့်တင်ခြင်းနှင့် ပေါင်းစပ်လျှပ်ကာဖွဲ့စည်းပုံများကို အသုံးချခြင်းတို့ ပါဝင်သည်။

ဒုတိယ၊ လည်ပတ်မှုယန္တရား၏ မြန်နှုန်းမြင့်တုံ့ပြန်မှု။ ဗို့အားမြင့်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများသည် ပုံမှန်အားဖြင့် လည်ပတ်မှုယန္တရား၏ စက်ပိုင်းဆိုင်ရာ လက္ခဏာများပေါ်တွင် မြင့်မားသော တောင်းဆိုချက်များကို ထား၍ စုစုပေါင်း နှောင့်ယှက်သည့်အချိန်တိုတို လိုအပ်ပါသည်။ စပရိန်ယန္တရားများ၊ အမြဲတမ်းသံလိုက်ဓာတ်အားသွင်းကိရိယာများနှင့် လျှပ်စစ်သံလိုက်ပြန်ထုတ်ခြင်းယန္တရားတစ်ခုစီတွင် လျင်မြန်သောအဖွင့်၊ ကနဦးအဖွင့်အမြန်နှုန်းနှင့် ပျံ့နှံ့မှုထိန်းချုပ်မှုတို့တွင် ၎င်းတို့၏ကိုယ်ပိုင်အားသာချက်များနှင့် အားနည်းချက်များရှိသည်။

တတိယအချက်၊ Multi-break စီးရီးချိတ်ဆက်မှုများတွင် ဗို့အားမျှဝေခြင်း။ ဗို့အားအဆင့် 126kV နှင့်အထက်တွင်၊ single-break vacuum interrupters များ၏ နည်းပညာဆိုင်ရာအခက်အခဲနှင့် ကုန်ကျစရိတ်သည် သိသိသာသာတိုးလာသောကြောင့် multi-break series connection သည် လက်တွေ့ကျသော အင်ဂျင်နီယာရွေးချယ်မှုတစ်ခုဖြစ်လာသည်။ သို့ရာတွင်၊ ဆက်တိုက်ချိုးဖျက်မှု စီးရီးချိတ်ဆက်မှုများသည် တည်ငြိမ်မှုနှင့် ဒိုင်နမစ်ဗို့အားဖြန့်ဖြူးမှုမညီမျှမှုများနှင့် စိန်ခေါ်မှုများကို ရင်ဆိုင်ရမည်ဖြစ်ပြီး အဆင့်သတ်မှတ်သည့် ကာပတ်စီတာ သို့မဟုတ် ပြိုင်တူကူးယူထိန်းချုပ်မှုနည်းပညာကဲ့သို့သော ဖြေရှင်းချက်များ လိုအပ်သည်။

အများသူငှာရရှိနိုင်သောစက်မှုလုပ်ငန်းဆိုင်ရာအချက်အလက်များအရ၊ ပြည်တွင်းနှင့်နိုင်ငံတကာ switchgear ထုတ်လုပ်သူနှင့် သုတေသနအဖွဲ့အစည်းများသည် 126kV အဆင့်တွင် ရှေ့ပြေးပုံစံဖွံ့ဖြိုးတိုးတက်မှုကို ပြီးမြောက်ခဲ့ပြီး အင်ဂျင်နီယာဆိုင်ရာ validation အဆင့်သို့ ဝင်ရောက်ခဲ့သည်။ ဤတိုးတက်မှုကို ဗို့အားမြင့်အပလီကေးရှင်းများအဖြစ် ဖုန်စုပ်နည်းပညာကို ချဲ့ထွင်ရန် ကြီးမားသောခြေလှမ်းတစ်ခုအဖြစ် ဤတိုးတက်မှုကို စက်မှုလုပ်ငန်းအတွင်းတွင် မှတ်ယူသည်။

ဗို့အားအဆင့်အလိုက် Vacuum Circuit Breakers များ၏ နည်းပညာပိုင်းဆိုင်ရာ လက္ခဏာများ

III Smart Integration- VCB သည် "Switching Element" မှ "Perception Node" သို့ ပြောင်းလဲနေပါသည်။

ဖြန့်ဖြူးမှု အလိုအလျောက်စနစ်နှင့် ဉာဏ်ရည်ထက်မြက်သော လည်ပတ်မှု/ပြုပြင်ထိန်းသိမ်းမှုစနစ်များ၏ မူဘောင်အတွင်းတွင်၊ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများသည် အခန်းကဏ္ဍအသစ်ဖြစ်လာသည်။ သမားရိုးကျ VCB များသည် အမှားအယွင်းများကို သီးခြားခွဲထုတ်ခြင်းနှင့် လိုင်းကာကွယ်ခြင်းအပေါ် အာရုံစိုက်သည်။ မူလတန်း-အလယ်တန်းပေါင်းစပ်ထားသော VCB မျိုးဆက်သစ်သည် လက်ရှိ/ဗို့အားအာရုံခံခြင်း၊ ပါဝါရိတ်သိမ်းခြင်း၊ အခြေအနေစောင့်ကြည့်ခြင်း၊ ဆက်သွယ်ရေးနှင့် အကာအကွယ်ထိန်းချုပ်ခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များကို နက်နက်ရှိုင်းရှိုင်း ပေါင်းစပ်ထားသည်။

အထူးသဖြင့်၊ စက်မှုနည်းပညာဆိုင်ရာ သဘောတူညီမှုတွင် ပါဝင်သည်- လေဟာနယ်နှောင့်ယှက်သည့် အီလက်ထရွန်နစ်တူရိယာ ထရန်စဖော်မာများ၏ ကျစ်လစ်သိပ်သည်းသော ပေါင်းစပ်ဒီဇိုင်း၊ တာတိုဆားကစ် ချို့ယွင်းချက်များကို လျင်မြန်စွာ ဖော်ထုတ်ရှင်းလင်းရန် ထိန်းချုပ်သူ၏ စွမ်းရည် (ပုံမှန်အားဖြင့် လည်ပတ်မှု အနည်းငယ်အတွင်း)၊ လျင်မြန်စွာ အလိုအလျောက်ပြန်ပိတ်ခြင်းအတွက် ပံ့ပိုးမှု။ မှားယွင်းမှတ်တမ်းတင်ခြင်းနှင့် အဝေးထိန်းဆက်သွယ်ရေးစွမ်းရည်များ။

ထို့အပြင် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ဂရစ်ပေါင်းစည်းမှုအတွက် လိုအပ်ချက် တိုးလာသဖြင့် VCBs များအတွက် မြင့်မားသော DC အစိတ်အပိုင်းများကို နှောက်ယှက်ရန် လိုအပ်ချက်မှာလည်း မြင့်တက်လာပါသည်။ နေရောင်ခြည်၊ လေနှင့် စွမ်းအင်သိုလှောင်မှုစနစ်ဘက်ခြမ်းရှိ ရှော့လျှပ်စီးကြောင်းများတွင် DC အစိတ်အပိုင်းများ၏ သိသာထင်ရှားသော အချိုးအစားများ ပါဝင်လေ့ရှိပြီး သမားရိုးကျ AC စနစ်များထက် နည်းပညာပိုင်းဆိုင်ရာ စိန်ခေါ်မှုများ ရှိနေသည်။

Primary-Secondary Integrated Smart VCBs များ၏ လုပ်ဆောင်နိုင်သော မော်ဂျူးများ

Smart Integration ၏ မတူညီသော အဆင့်များကို နှိုင်းယှဉ်ခြင်း။

IV အလွန်အမင်း လိုက်လျောညီထွေရှိသော ပတ်ဝန်းကျင်ဆိုင်ရာ လိုက်လျောညီထွေရှိမှု- High Ingress Protection သည် ပြင်ပထုတ်ကုန်များအတွက် အဓိကသော့ချက်ဖြစ်လာသည်။

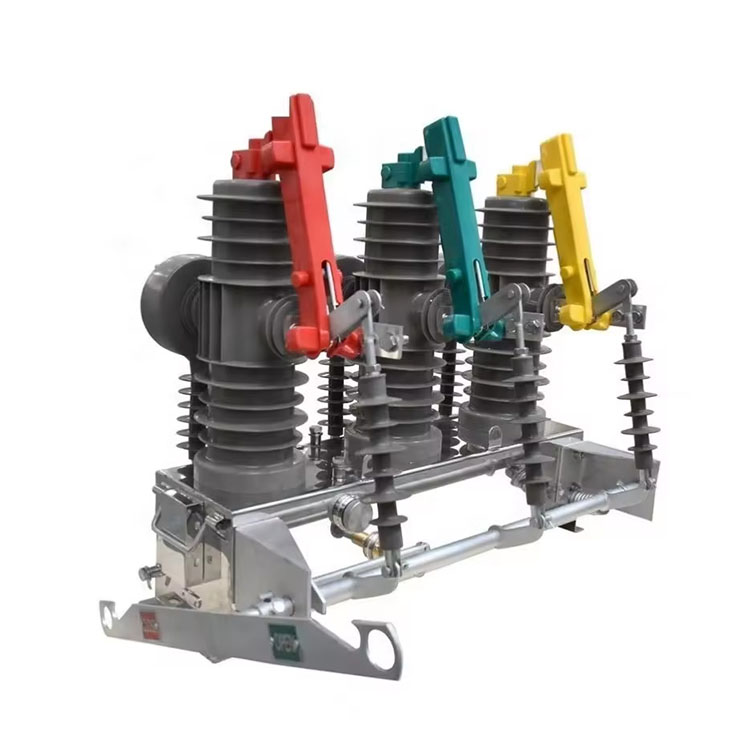

ပြင်ပတွင် ဝါးလုံးတပ်ဆင်ထားသော ဖုန်စုပ်ဆားကစ် ဘရိတ်များသည် ရှုပ်ထွေးပြီး ပြောင်းလဲနိုင်သော ပတ်ဝန်းကျင်တွင် လုပ်ဆောင်သည်။ စိုစွတ်မှု၊ ငွေ့ရည်ဖွဲ့မှု၊ ဆားမြူများ၊ အလွန်အမင်း အပူချိန်နှင့် ဖုန်မှုန့်များသည် စက်ပစ္စည်း ချို့ယွင်းမှု၏ အဖြစ်များသော အကြောင်းရင်းများ ဖြစ်သည်။ ယင်းတို့အထဲတွင် ငွေ့ရည်ဖွဲ့မှုကြောင့် ဖြစ်ပေါ်လာသော လျှပ်ကာများ ပျက်စီးခြင်းနှင့် ယန္တရား ယိုယွင်းမှုသည် အထင်ရှားဆုံး ပြဿနာများဖြစ်သည်။

ဤနာကျင်မှုအချက်ကို ကိုင်တွယ်ဖြေရှင်းခြင်းဖြင့် အလုံးစုံ ingress protection (IP) အဆင့်သတ်မှတ်ချက်ကို တိုးမြှင့်ခြင်းသည် မကြာသေးမီနှစ်များအတွင်း ပြင်ပ VCB များအတွက် နည်းပညာပိုင်းဆိုင်ရာ အဆင့်မြှင့်တင်မှု ဦးတည်ချက်တစ်ခု ဖြစ်လာခဲ့သည်။ စက်မှုထိပ်တန်းအလေ့အကျင့်များသည် ရိုးရာ IP54 မှ IP67 သို့မဟုတ် IP68 အထိ အကာအကွယ်အဆင့်များကို မြှင့်တင်ပေးပါသည်။ IP67 ဆိုသည်မှာ စက်ပစ္စည်းများသည် ရေထဲတွင် ယာယီနစ်မြုပ်ခြင်းကို ခံနိုင်ရည်ရှိပြီး၊ IP68 သည် သတ်မှတ်ထားသော အခြေအနေများအောက်တွင် ဆက်တိုက်မြုပ်နေချိန်တွင် လည်ပတ်နိုင်စွမ်းကို ဆိုလိုသည်။

မြင့်မားသော IP အဆင့်သတ်မှတ်ချက်များရရှိစေရန်အတွက် အဓိကနည်းပညာများတွင်- ကြားခံနှင့်ယန္တရား အိမ်ရာကြား တံဆိပ်ခတ်ခြင်းကြားခံဒီဇိုင်း၊ လည်ပတ်ယန္တရား၏ ချေးခံနိုင်ရည်ရှိသော ကုသမှု၊ နှင့် bushing insulator နှင့် အိမ်ရာကြား အလုံပိတ်ဖွဲ့စည်းပုံများကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

Ingress Protection အဆင့်ဖြင့် Outdoor VCB များကို နှိုင်းယှဉ်ခြင်း။
